プロジェクト事例紹介：織布ジオテキスタイルを用いて保管ヤードの安定した基礎を構築する
はじめに：軟弱地盤に建物を建てる際の課題
産業インフラの開発には、必ずしも理想的とは言えない土地での開発が必要となる場合が多い。優良な不動産が希少になるにつれ、プロジェクトマネージャーは、水分含有量が高く、支持力が低く、不同沈下の危険性が高いなど、劣悪な地盤条件の土地を使用せざるを得なくなることが多い。積み重ねられた物質の静的質量と大型車両の動的質量に耐えなければならない保管ヤードを、そのような地盤に建設することは、巨大な地盤工学的課題となる。
従来の方法では、地盤の劣化した土壌を掘削し、大量の輸入構造盛土材で埋め戻すという方法が用いられてきました。しかし、この方法はコストがかかるだけでなく、大型トラックの往来が必要となるため、時間と環境への負荷も大きくなります。本プロジェクトでは、より信頼性の高い代替案として、高強度織布ジオテキスタイルを用いて保管ヤードを安定させる方法を検証します。これにより、設置後何年も効果が持続する、耐久性があり低コストな基盤を構築できます。
プロジェクトの背景：「リバーベンド」貯蔵ヤード拡張計画
私たちの事例研究は、「リバーベンド」工業団地（一般的なビジネスシナリオに基づいたコンサルタント業務）に焦点を当てており、25,000平方メートルの長方形の保管ヤードが新たに必要とされていました。計画された敷地は、低地で植生に覆われた場所で、実際の氾濫原に隣接していました。土壌ボーリング調査では、約3メートルの深さまで軟らかく水分に敏感なシルト質粘土の断面が明らかになりました。地下水位は高く、地盤は荷重がかかると揚水や轍ができやすい状態でした。
主な課題は明確だった。
耐荷重が低い：地元の土壌は、積載された車両の重量や、保管された建設資材の重量を支える役割を果たすべきではない。
排水の問題：その土地はかつて排水が悪く、土壌の移動を引き起こすような方法以外では、どのような建築技術も水を制御する必要があった。
予算とスケジュール：顧客は、通常の掘削・盛土よりも迅速で、かつ厳格な予算内で健全な解決策を求めていた。
負荷要件:そのヤードは、コンテナリフトや輸送トラックの重い車軸荷重に対応できるようにしたかった。
解決策：地盤安定化のための高強度織布ジオテキスタイル

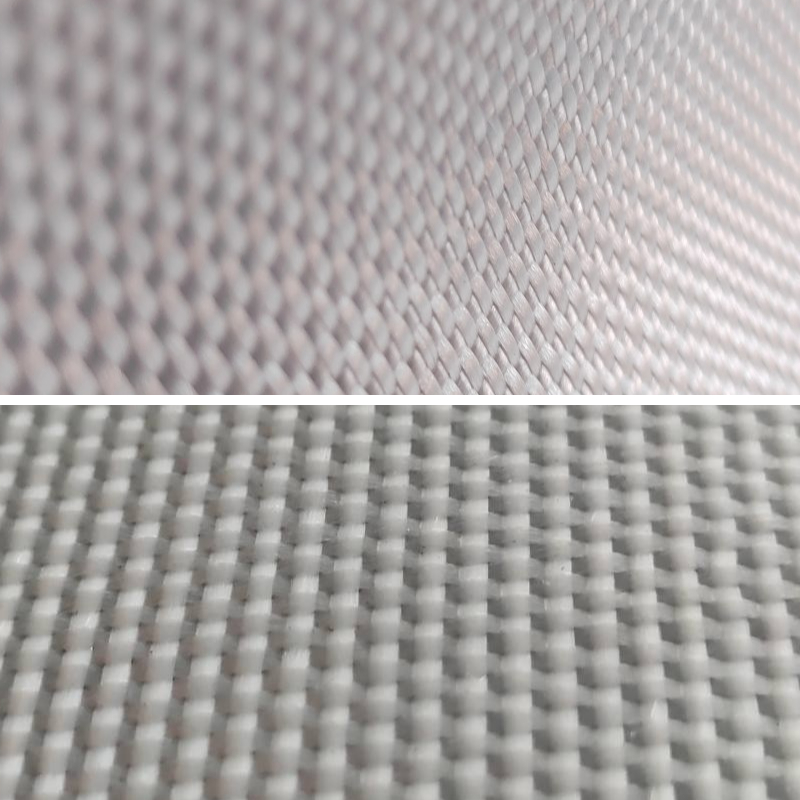

地盤工学文書と荷重要件を精査した後、エンジニアリンググループは、主要な安定化層として多機能道路建設用織布ジオテキスタイルを詳細に検討しました。ろ過によく使用される不織布とは異なり、織布ジオテキスタイルは高い引張強度と低い伸び率を備えているため、補強と荷重分散に最適です。
高性能なMirafi RSコレクション製品に匹敵する特性を持つこの素材は、3つの基本的な機能を同時に果たすように設計されていました。
強化：この生地の過剰な引張弾性率により、使用される荷重による引張応力を吸収することができ、下にある滑らかな路盤への応力を軽減します。
分離：これは、軟弱な下層土と輸入された混合ベースとの間に永続的な障壁を作り出し、石が泥に食い込んで支持層を汚染するのを防ぎます。
ろ過：織られた生地の孔の形状は、土壌粒子を保護しながら水を通過させ、破損につながる可能性のある孔隙水ストレスの蓄積を防ぎます。
これらの特徴の組み合わせにより、技術的には盛土補強用織布ジオテキスタイル用途に最適なものとなった。ただし、この場合の「盛土」は、庭のための複合的な高架プラットフォームである。
実施方法：段階的な構築プロセス
1. 敷地準備
最初のステップは、植生を除去し、大きな障害物を取り除くために厳しい整地作業を行うことでした。特定の混合と硬化時間を必要とする化学的安定化方法とは異なり、ジオテキスタイルソリューションではウェブページの乱れを最小限に抑えることができました。柔軟性のある素材が床に沿うため、小さな轍や窪みはそのまま残されています。
2. ジオテキスタイルの展開
高強度織布ジオテキスタイルの大型ロールが現場に搬入された。幅5メートル、長さ100メートルにも及ぶこれらのロールは、フロントエンドローダーに取り付けられた専用アタッチメントを用いて、整地された路盤上に直ちに展開された。
主な設定手順は以下のとおりです。
向き:かつては、荷物の運搬を最適化するために、主要な来場者が滑走する経路に布が広げられていた。
重複:隣接するロールは、最低でも0.5メートル重ね合わせられています。床面が非常に滑らかな箇所や、過度の応力がかかる箇所では、重ね合わせ幅を広げ、エンジニアの指示に従って継ぎ目を接合または縫製しました。
アンカリング:混合物を敷設する前に、風による持ち上げを防ぐため、材料の端はアンカーピンや土で一時的に固定されていた。
ここで用いられている概念は、線状インフラで使用される概念と類似している点に注目すべきである。高速鉄道のバラストを安定させ、路盤へのポンプ圧送を防止するために使用される鉄道用ジオテキスタイルと同種のものが、ここでは静止型車両基地向けに特化して使用されており、この材料の汎用性が証明されている。
3. 集約配置
開発機器と精製されたジオテキスタイルとの直接接触を防ぐため、150mmから200mmの最小厚さの砕石層を「エンドダンプ」し、前方に展開しました。この技術車両は、新たに配置された砕石の上を走行し、決してジオテキスタイルに直接接触することはありませんでした。砕石はブルドーザーを使用して展開され、これによりジオテキスタイル層にわずかに圧力がかかり、しわが解消されました。
4. 締固めと最終表面仕上げ
混合物の予備層が敷設された後、振動ローラーを使用して圧縮されました。角張った混合物と織布ジオテキスタイルの硬い表面との相互作用により、優れた剛性を持つ複合部材が形成されました。2層目の混合物が導入され、圧縮されて、残りのグラフの高さと滑らかで耐久性のある支持面が得られました。
技術的成果：測定されたパフォーマンス
織布ジオテキスタイルを使用することで、エンジニアリングチームは、補強材がなければ必要となるよりもはるかに薄い舗装部分を設計することができました。標準的な「掘削して埋め戻す」工法では600mm以上の盛土が必要でしたが、補強された部分では、ジオテキスタイルの上に直接配置された350mmの混合物のみを使用しました。
負荷テスト
工事完了後、ヤードは積載量の多いトラックによる圧延試験を受けました。その結果、路盤にはわだち掘れ、ポンピング、たわみなどの兆候は一切見られませんでした。道路工事用織布ジオテキスタイルは、トラックタイヤの荷重を路盤の広い範囲に適切に分散させ、応力を管理可能なレベルまで低減しました。
水分管理
この事業の隠れた成功の一つは、水管理でした。ジオテキスタイルは土壌を固定しながら水をろ過できるため、大雨の後でも路盤は保水性を維持することができました。複合基盤は自由に排水され、不透水性の層が水を溜め込む際によく起こる「浴槽効果」を防ぎました。
長期耐久性とコスト分析
経済的利益
費用面での節約は相当なものでした。75,000立方メートルの湿った粘土を掘削して運び出し、同量の構造用盛土を搬入する必要がなくなったことで、従来の方法と比較して約35%のコスト削減が実現しました。その他の節約要因は以下のとおりです。
トラック交通量の減少：バンが減れば、近隣の道路への負荷や摩耗が大幅に減り、二酸化炭素排出量も減少すると考えられる。
より迅速な建設:以前は、地盤の安定化と混合物の敷設作業全体は3週間で完了していたのに対し、掘削と盛土には推定2ヶ月を要していた。
耐久性
この用途に特化した織布ジオテキスタイルは、高強度ポリプロピレンまたはポリエステル糸から製造されており、紫外線劣化（設置期間が短い場合）、化学薬品、および有機物による攻撃に対して優れた耐性を備えています。50年を超える耐用年数を誇るこの盛土補強用織布ジオテキスタイルは、地中に埋設された状態でも長期間にわたって形状を強化し続ける、永続的なソリューションを提供します。
保管ヤードを超えて：織布ジオテキスタイルの多用途性
リバーベンド造船所での成功は、これらの材料の幅広い有用性を際立たせている。同様のエンジニアリング基準は、いくつかの異なる用途に適用されている。
道路建設:道路建設用織布ジオテキスタイルとして、アスファルト舗装における反射ひび割れを防ぎ、新設高速道路の基層路盤を強化します。
鉄道:鉄道用ジオテキスタイルとして、路盤とバラストの間に配置され、材料の混合を防ぎます。この現象は「バラスト劣化」として認識されており、契約違反や過剰な維持管理費用につながります。
堤防:巨大な土構造物の場合、緩やかな土壌の上に構築された盛土の基部に、盛土補強用の織布ジオテキスタイルを設置することができます。この基底補強材は張力膜として機能し、斜面の回転災害を防ぎ、通常では実現不可能なほど急勾配で大規模な盛土の構築を可能にします。
結論: 将来のための基盤
リバーベンド・ストレージヤードのプロジェクトは、織物ジオテキスタイル技術がもはや従来の土木工事の単なる代替手段ではなく、最適なエンジニアリングソリューションであることを証明しています。現代のポリマーの引張エネルギーを活用することで、プロジェクトチームは、扱いにくく支持力の低い現場を貴重な産業資産へと変えることができるのです。
限られた予算、劣悪な地盤、あるいは短縮されたスケジュールといった課題を抱える土木技術者やウェブサイト構築者にとって、メッセージは明確です。高強度織布ジオテキスタイルによる床面強化は、現場での施工性の向上と長期的な総合性能の安定性を保証します。
コンテナ港、鉄道盛土、あるいは農道など、どのような構造物の設計であっても、織布ジオテキスタイルによって実現される分離、補強、ろ過の概念は、確実な成功への道筋を示します。今回のプロジェクトでは、特殊な課題を解決するために高耐久性の素材が用いられましたが、同様の手法は世界中で活用でき、軟弱な地盤上にも非常に安全なインフラを構築することが可能になります。
