HDPEジオセルとジオグリッド：土壌安定化と補強における主要な違い

導入

土壌安定化と床補強は、街路舗装、斜面保護、敷地造成、侵食防止からなる土木開発プロジェクトの基礎的な工程です。技術者や請負業者は、主流のジオシンセティックソリューションとして、HDPEジオセルと通常のジオグリッドの2つを定期的に選択します。どちらの材料も土壌の完全性を高め、インフラの寿命を延ばしますが、その構造設計、作用メカニズム、適用シナリオは大きく異なります。これらの基本的な違いを理解することで、プロジェクトチームは地盤改良作業において最も費用対効果が高く高性能なソリューションを選択できます。この記事では、ジオセルによる街路基盤補強や侵食制御用ジオセルなどの実用的な機能に焦点を当て、それらの実用的なギャップを分析し、主要な材料選定を導きます。

1. 基本的な構造的・機械的差異

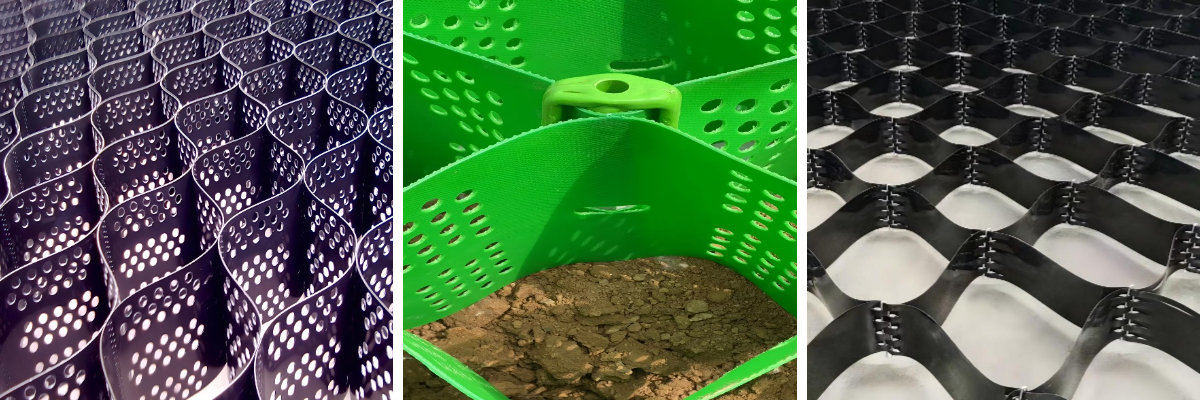

1.1 HDPEジオセル：3Dハニカム拘束構造

HDPEジオセルは、高密度ポリエチレンのストリップを溶接して柔軟で拡張可能なハニカムネットワークにした三次元セル状のジオシンセティッククロスです。この特殊な空間形状がHDPEジオセルの核心的な利点であり、平面状のジオシンセティック製品とは完全に異なります。展開され、土壌、骨材、または砂利で充填されると、各独立したセルは剛性のある拘束ユニットを形成し、充填材をしっかりと固定します。この完全な三次元拘束により、粒状材料の横方向の移動や垂直方向の収縮が排除され、平面補強システムでは得られない完全な地盤安定化工法を実現します。

1.2 ジオグリッド：2次元平面連結構造

ジオグリッドは、ポリマーまたはグラスファイバー素材から製造された、均一な開口部と引張強度を持つ二次元メッシュ状のジオシンセティックです。その補強メカニズムは、グリッドリブと土粒子間の床面かみ合わせに依存します。路盤に敷設されると、ジオグリッドは水平方向の引張抵抗を介して垂直荷重を分散させ、平面に沿った土の微小な動きを制限します。しかし、鉛直方向の拘束能力が不足しているため、厚い充填層を結合したり、多方向の土の変形に効果的に対抗することはできません。

2. 作用メカニズム：拘束と平面補強

2.1 HDPEジオセルの三次元拘束原理

hdpeジオセルのコア料金は、その強力な移動閉じ込め技術にあります。各ハニカムセルは充填材を包括的に包み込み、統合された安定層を形成します。外部荷重下では、セル隔壁が受動的な横方向応力を発生させ、土壌の膨張と滑りを抑制し、全体的な土壌安定化を実現します。ジオセル道路基盤補強において、このメカニズムは緩い道路基盤骨材を固化し、舗装の不均一沈下やわだち掘れを防ぎ、道路構造の標準的な支持力を向上させます。閉じたセル構造はまた、軟弱な路床に適応し、脆弱な土層の支持力不足の問題を解決します。

2.2 ジオグリッドの受動的面内引張補強

ジオグリッドは引張摩擦と粒子のインターロッキングによって受動的に機能します。単一の水平面での補強のみを提供し、グリッド表面との接触に遅延なく土層内での動きに制限されます。厚い充填材の垂直変形や横方向の動きを抑制できません。この能力によりジオグリッドは床土の安定性を最適化できますが、複雑な地盤条件においてHDPEジオセルと比較して、統合された剛性基盤層を形成できず、通常の補強性能が弱くなります。

3. コアアプリケーションシナリオの違い

3.1 HDPEジオセルの優位シナリオ

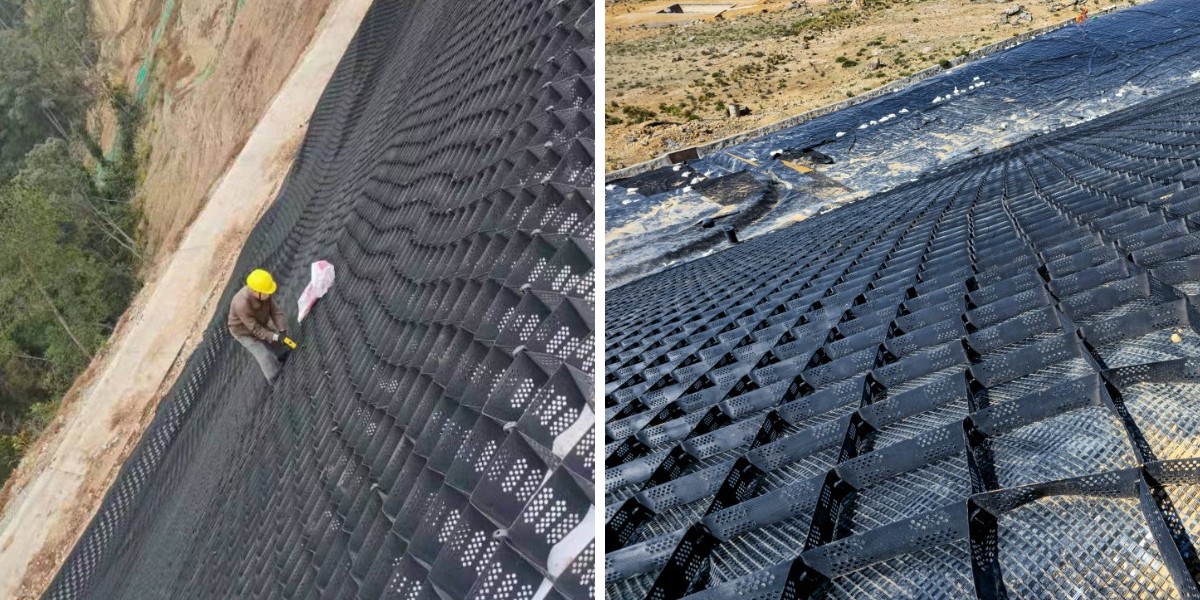

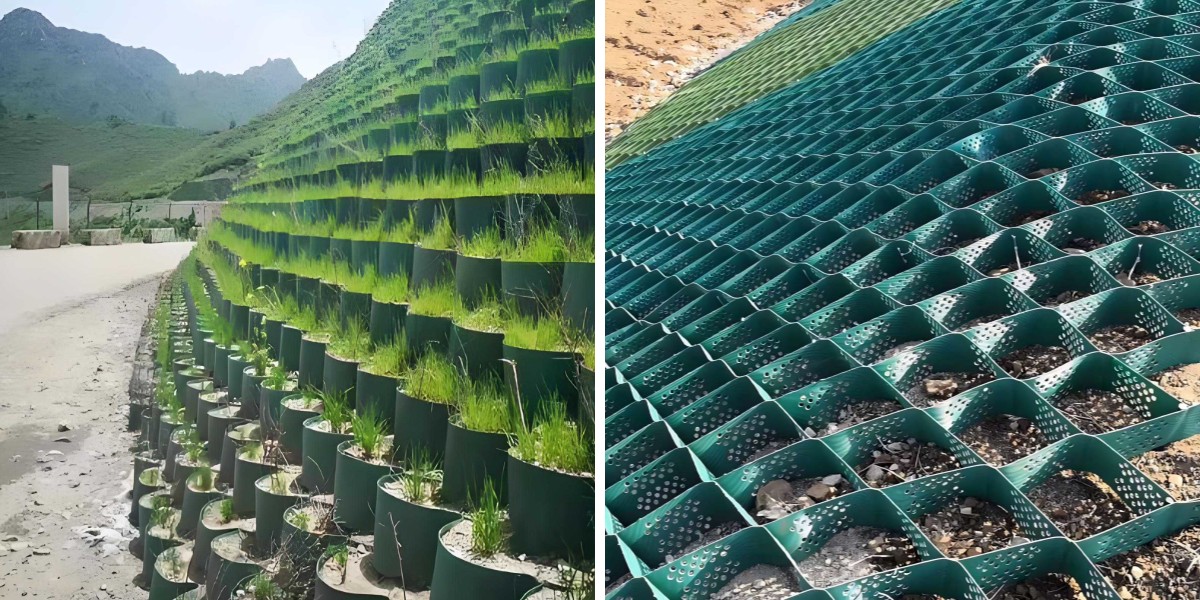

HDPEジオセルは、高強度の安定化と多方向変形制御が求められるプロジェクトで優れた性能を発揮します。まず、ジオセルによる道路基盤補強は最も成熟した用途です。仮設道路、有料道路の路床、駐車場の基礎を安定化し、舗装厚の低減と長期的な補修コストの削減を実現します。次に、侵食対策用ジオセルは、斜面や河岸保護において優れた性能を発揮します。植栽土や植生を充填することで、ハニカム構造が表土をしっかり固定し、雨水の洗掘や流出侵食を防ぎ、生態系の斜面復元を支援します。さらに、HDPEジオセルは産業用地の基礎補強、盛土の安定化、軟弱地盤の地盤処理にも広く使用されています。

3.2 ジオグリッドの主要な適用シナリオ

ジオグリッドは、変形管理要件が低く、簡単な航空機補強作業に適しています。通常、平坦な路床の補助安定化、薄層舗装の補強、擁壁の裏込め補強に使用されます。平坦な地盤での均一な荷重分散には適していますが、傾斜面、厚い充填層、激しい土壌浸食が発生しやすいエリアでは効果が低下します。三次元的な拘束がないため、ジオグリッドは厚い土壌や骨材層の層状滑りを防ぐことができず、複雑な地形や高荷重プロジェクトでの性能が制限されます。

4. 性能と耐久性の比較

耐久性の観点では、HDPEジオセルとジオグリッドはどちらも耐腐食性、耐老化性、過酷な建設環境への適応性を備えています。しかし、長期的な支持力におけるバランスは大きく異なります。HDPEジオセルの必須のセル構造は、繰り返しの車両荷重、凍結融解サイクル、水の浸食下でも安全な拘束を維持し、材料の移動や構造的破損を防ぎます。侵食防止プロジェクト向けのジオセルでは、柔軟なセル形状が土壌の固定能力を失うことなく、緩やかな地盤変形に適応します。

対照的に、ジオグリッドは繰り返し荷重下で長期的な引張疲労に耐えます。継続的な土壌の微小変形により、グリッドの緩みやインターロッキング摩擦の低下が生じ、徐々に性能が低下する可能性があります。ジオセル道路基盤補強のシナリオでは、HDPEジオセルは道路基盤の長期的な平坦性と支持力を維持しますが、ジオグリッドで補強された道路は長期運用後に局所的な沈下が発生しやすくなります。

5. 設置とコスト効率

HDPEジオセルはモジュール式で柔軟な設置が可能です。折りたたんで輸送でき、現場で素早く展開して、斜面、曲線道路、不規則な基礎など様々な地形に対応できます。一度の敷設と充填で全体の補強層が形成され、施工サイクルを短縮します。HDPEジオセルの初期材料費はやや高いものの、充填材の使用量と後のメンテナンス頻度を減らし、長期的な経済的利益を高めます。

ジオグリッドの設置には厳密な地盤の水平調整と張力処理が必要です。平坦な作業面に大きく依存しており、斜面や複雑な地形での組み立ては困難です。単一材料費は低いものの、補強効果が限られているため、多層敷設や追加の補助安定化対策が必要になることが多く、全体の施工コストが増加し、隠れた品質リスクが生じます。

結論：HDPEジオセルとジオグリッドの選び方

まとめると、HDPEジオセルとジオグリッドの重要な違いは、3次元のエネルギー閉じ込めと2次元の受動的インターロッキングにあります。永久道路基盤建設、生態系斜面保護、侵食防止工事などの高水準の作業には、HDPEジオセルが望ましい解決策です。ジオセルによる道路基盤補強は、安全で長期的な道路基盤性能を確保し、侵食防止用ジオセルは土壌安定化と生態系回復の二重の効果を実現します。低荷重と変形要件の簡単な平坦面補助補強プロジェクトでは、ジオグリッドが基本的な開発ニーズを満たすことができます。プロジェクトの地形、荷重基準、長期的な使用ニーズに基づいて材料を選択することが、開発品質と総コスト効率を最適化する鍵です。
